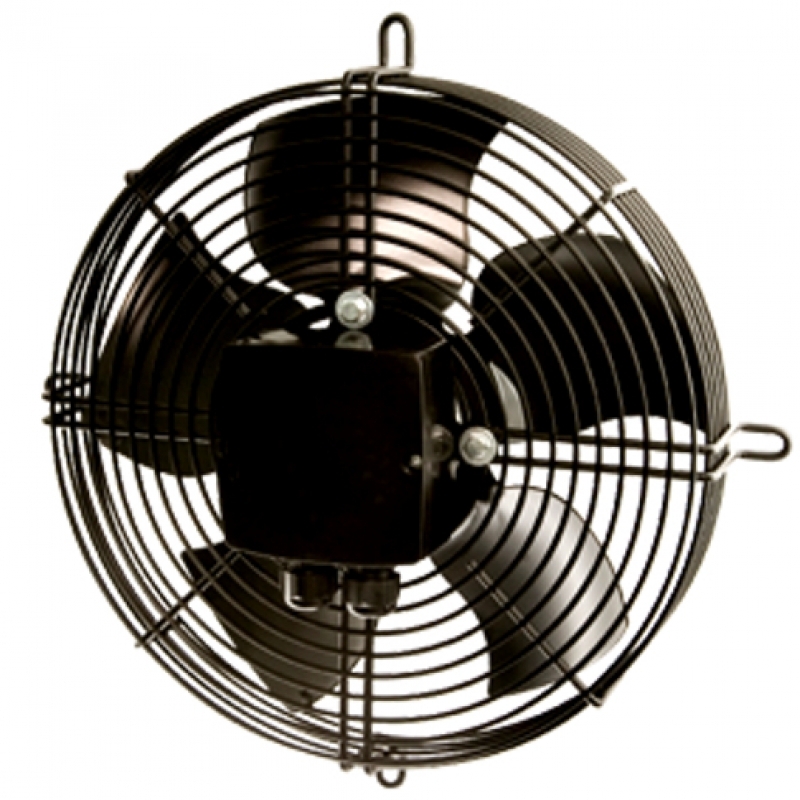

Осьовий вентилятор Soler & Palau HRT/4-350 BPN (Іспанія)

Осевые вентиляторы от компании SOLER & PALAU  условно делятся на две группы:
- Осевые вентиляторы всасывающие
- Осевые вентиляторы на монтажной пластине всасывающие
Модельный ряд обоих групп включает в себя вентиляторы диаметром от 300 до 800 миллиметров, и с производительностью от 1750 до 25500 кубических метров в час.

Ниже подробная расшифровка маркировок.

Маркировки

HR / HRS / HRB 1 / 2 - 3 - 4 5 6 7

1 Тип двигателя
- B Однофазный с конденсатором
- T Трехфазный

2 Число полюсов двигателя (номинальная скорость)
- 2: (2800 об / мин)
- 4: (1400 об / мин)
- 6: (900 об / мин)
- 8: (700 об / мин)
- 12: (450 об / мин)

3 Диаметр вентилятора / угол наклона лопасти
- Серия HR: размеры от 200 до 710 мм
- Серия HRS: размеры от 630 до 1000 мм
- Серия HRB: размеры от 630 до 800 мм

4 Направление воздушного потока
- A: Двигатель - крыльчатка
- B: Крыльчатка - двигатель

5 Тип соединения
- 0: если ничего не указано = Клеммная коробка (с конденсатором
включеным в одну фазу)
- M: Свободный провод, стандартной длинны 500 мм (конденсатор не включен в однофазные модели и должен заказаваться отдельно)

6 Конструкция
- N: Мотор-крыльчатка с плоской решеткой
- PN: Мотор-крыльчатка с глубокой решеткой / корзиной
- S: Мотор-крыльчатка без решетки
- P: Мотор-крыльчатка с квадратной монтажной пластиной и решеткой у основания монтажной пластины
- Z: Мотор-крыльчатка с квадратной монтажной пластиной и решеткой на моторе
- Q: Мотор с круглым коротким корпусом и решеткой


Трехфазные двигателя можно подключать по двум схемам:   ? - треугольником  и ? - звездой. От типа подключения зависит производительность и мощность вентилятора.

---
Чертежи и полная техническая информация доступны по ссылке
---
